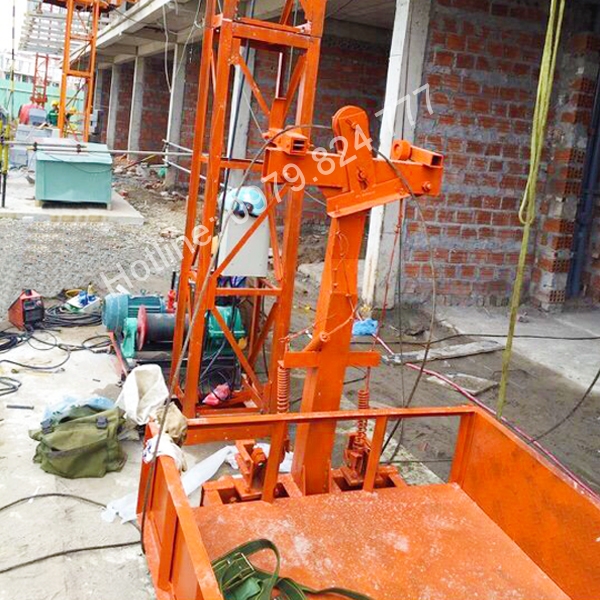

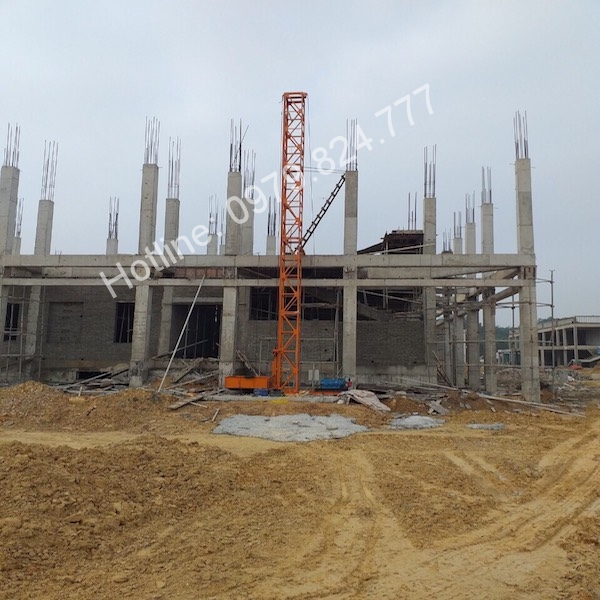

Vận thăng nâng hàng 500kg

Vận thăng nâng hàng 500kg
van-thang-nang-hang-500kg - ảnh nhỏ  1 van-thang-nang-hang-500kg - ảnh nhỏ 2 van-thang-nang-hang-500kg - ảnh nhỏ 3 van-thang-nang-hang-500kg - ảnh nhỏ 4

Liên Hệ: 0979.824.777

THÔNG TIN CHI TIẾT SẢN PHẨM:

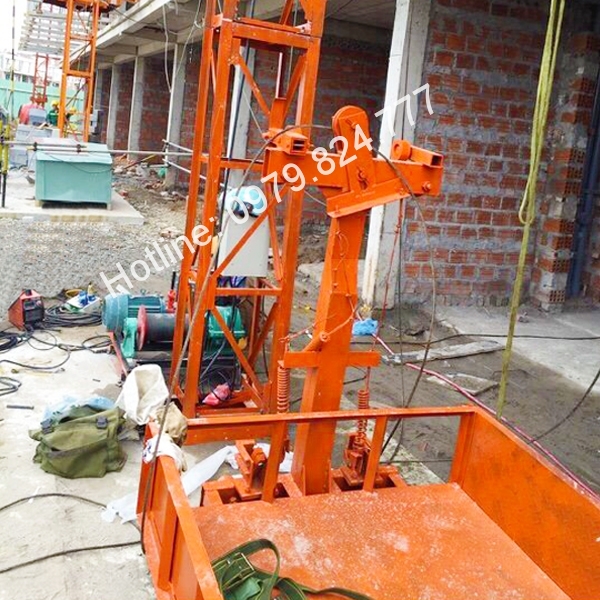

Cấu tạo vận thăng nâng hàng 500kg.

Vận thăng nâng hàng 500kg bao gồm các kết cấu thép, cơ  cấu truyền động, hệ thống điện điều khiển, thiết bị an toàn…

+ Bàn nâng hàng.

+ Khung thân thang nâng hàng

+ Puly dẫn hướng cáp.

+ Tang quấn cáp.

+ Motor + Hộp giảm tốc

+ Đế vận thăng

+ Cáp tải.

+ Hộp nút bấm điều khiển.

+ Cần tự lắp.

+ Gông giằng.

+ Bulong + Ê cu


vanthangnanghang500kg217a

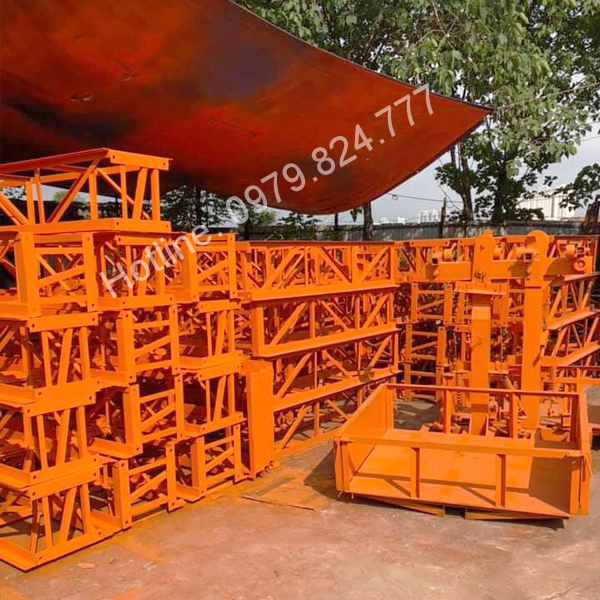

Kết cấu thép vận thăng nâng hàng 500kg.

Kết cấu thép bao gồm: Khung đế, đốt khung thân, giằng tường, Bàn nâng, cần tự lắp. Khung đế là bộ phận cơ bản liên kết thiết bị với nền móng bê tông, để định vị, lắp ghép các bộ phận của thiết bị như: khung thân, motor, hộp giảm tốc, tang cáp, Puly dẫn hướng cáp vận thăng nâng hàng 1 tấn

Bàn nâng hàng là bộ phận quan trọng nhất của vận thăng dùng để nâng vật liệu tư hàng hóa, được chế tạo bằng hệ khung thép, phần thân có các con lăn dẫn hướng.

Cần tự lắp gồm móc cẩu, cần, puly dẫn hướng cáp, cơ cấu cuốn cáp và cáp nâng. Dùng để cẩu các bộ phận của vận thăng như: giằng tường, đốt tiêu chuẩn khi nâng chiều cao của vận thăng nâng hàng.

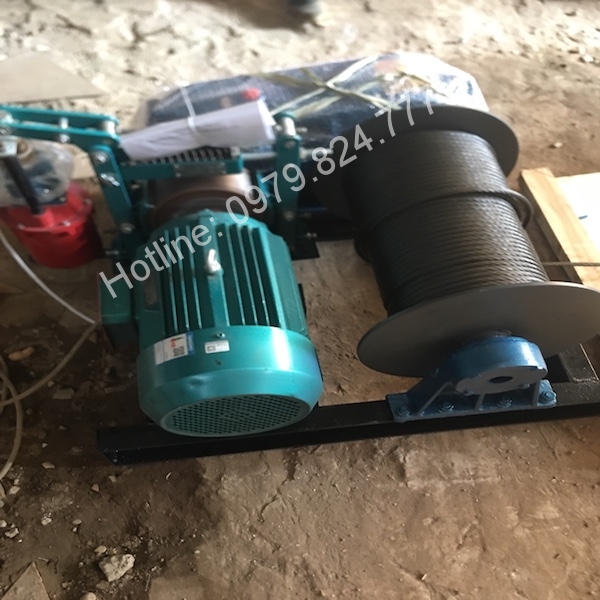

Cơ cấu truyền động vận thăng nâng hàng 500kg.

Cơ cấu truyền động được bố trí trên khung đế có nhiệm vụ nâng hạ bàn nâng hàng thông qua hệ thống cáp tải và tang cuốn cáp.



6bb9fb1420a1c5ff9cb0

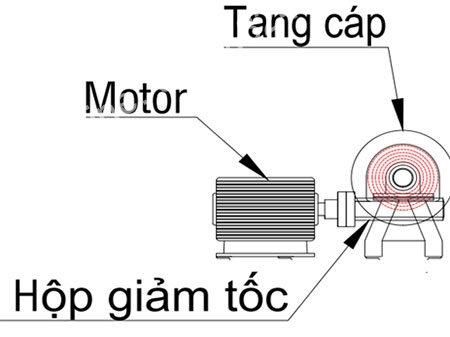

cocautruyendongcuavanthang
Cơ cấu truyền động của vận thăng nâng hàng




Thiết bị an toàn vận thang nâng hàng 1000kg.

Thiết bị an toàn của vận thăng là các công tắc giới hạn hành trình dưới, công tắc giới hạn hành trình trên và thiết bị phòng rơi.

Nguyên lý hoạt động của Vận Thăng 500kg.

Tời điện sẽ tạo ra momen để kéo dây cáp, dây cáp truyền lực kéo đến bộ phận nâng thông qua hệ thống ròng rọc. Bộ phận nâng sẽ nâng vật hay người đến độ cao yêu cầu. Khi vận thăng nâng hàng hoạt động, vách đứng và giá máy đóng vai trò là điểm tựa vững vàng giúp cho máy chịu tải trọng và giữ máy vận hành ổn định.

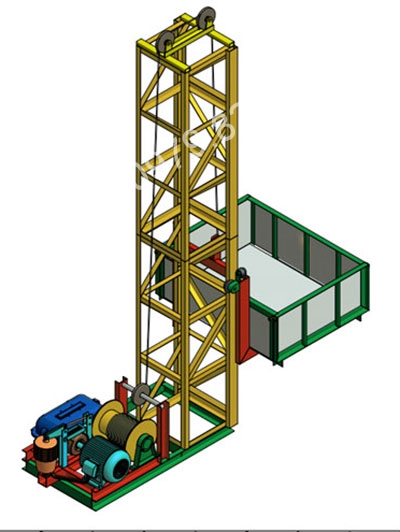

vanthangnanghangtudo

Vận thăng nâng hàng phú mỹ



Bảng thông số kỹ thuật của vận thăng nâng hàng 1000kg

Bảng thông số kỹ thuật gồm: tải trọng nâng, tốc độ nâng, độ cao nâng lớn nhất, Công suất động cơ nâng, kích thước bàn nâng, trọng lượng bàn nâng, kích thước đốt khung thân, trọng lượng đốt khung thân, kích thước khung đế, điện áp sử dụng và kích thước gồng giằng.

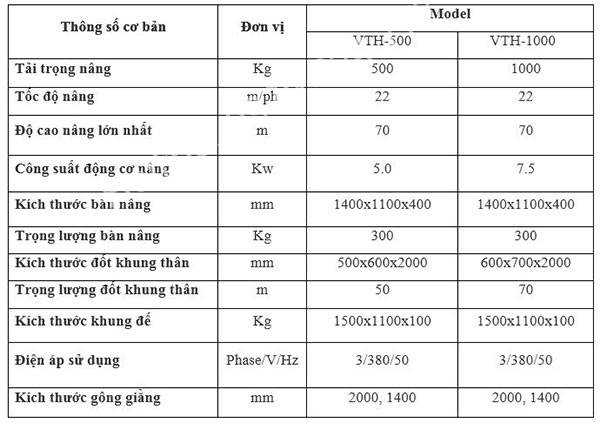

bangthongsokythuatvanthang
Bảng thông số kỹ thuật của vận thăng nâng hàng 500kg và 1 tấn
